Sudah lama Al-Fatih Solution tidak update sebarang info berkaitan komputer. Namun hari ini kami akan memberikan satu info berkaitan pemasangan cabling UTP cable. Kami memasang 8 Nodes dan juga melibatkan pemasangan Wire UTP cable pada Patch Panel. Pemasangan kali ini melibatkan penulis dan juga rakan penulis En. Aizuddin.
Untuk pengetahuan semua kami menggunakan product AMP bagi project kali ini memandangkan di UiTM Perak ini kami mendapati mereka menggunakan hampir keseluruhan project network dengan product AMP. Kali ini kami memperkenalkan satu product yang sangat berguna iaitu SL Termination Toolkit Jack (AMP Netconnect).
Okeylah, berikut adalah pemasangan utk 8 Nodes yang kami lakukan ...
Kerja-kerja pemasangan port RJ45 jack di workstation.
Pemasangan cable CAT
6 pada rack. Patch panel CAT 6 AMP. Wiring UTP CAT 6 with RJ45 Jack CAT 6.
Cara-cara pemasangan
ke Patch Panel dengan menggunakan Netconnect SL Jack Tool Kit
Ini yang dinamakan SL
JACK Tool Kits
Anda Boleh melihat
Type A atau Type B yang ingin digunakan

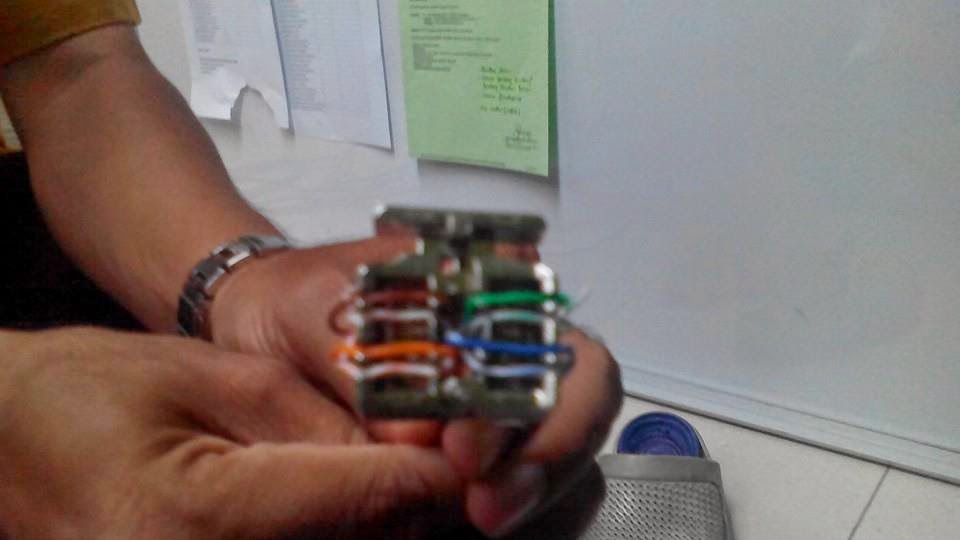

Pemasangan cable
adalah seperti berikut. Ikot pada code color yang diberikan
Masukkan RJ45 Jack
bersama kepala SL tool.
Tekan panel atas
sehingga Jack dan SL tool kemas dan wire lebihan akan terputus
Kabel yang dipasang
dikepala SL Jack Tool. Kepala tersebut perlu dicabut.

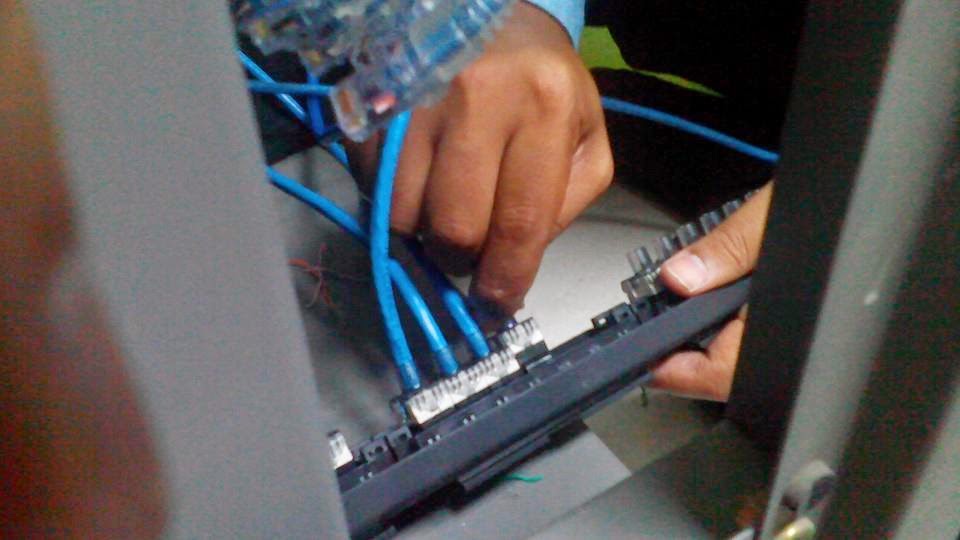

Pemasangan Cable UTP
ke Patch Panel.
Testing cable
dijalankan dan didapati semua sambungan terbaik dan sedia untuk digunakan.
